OpenGL ES 道場（１）

最新の iPhone 開発環境（Xcode 3.2+ for iOS 4.2+）での OpenGL ES Application テンプレートは，市販の参考書やネット上のチュートリアルが参照しているテンプレートとかなり異なるようです．そこで，最新のテンプレートを少し改造して，容易に自習できるようにしてみます．

【GLBase テンプレート】

GLBase テンプレートは，Xcode 3.2+ 標準の OpenGL ES Application テンプレートに若干の変更を加えたものです．変更点は，(1) OpenGL ES 1.1 のみを利用，(2) 深度バッファを利用，(3) サンプルを３Ｄのものに変更の３点です．以下に詳しく説明します．

EAGLView.h の編集

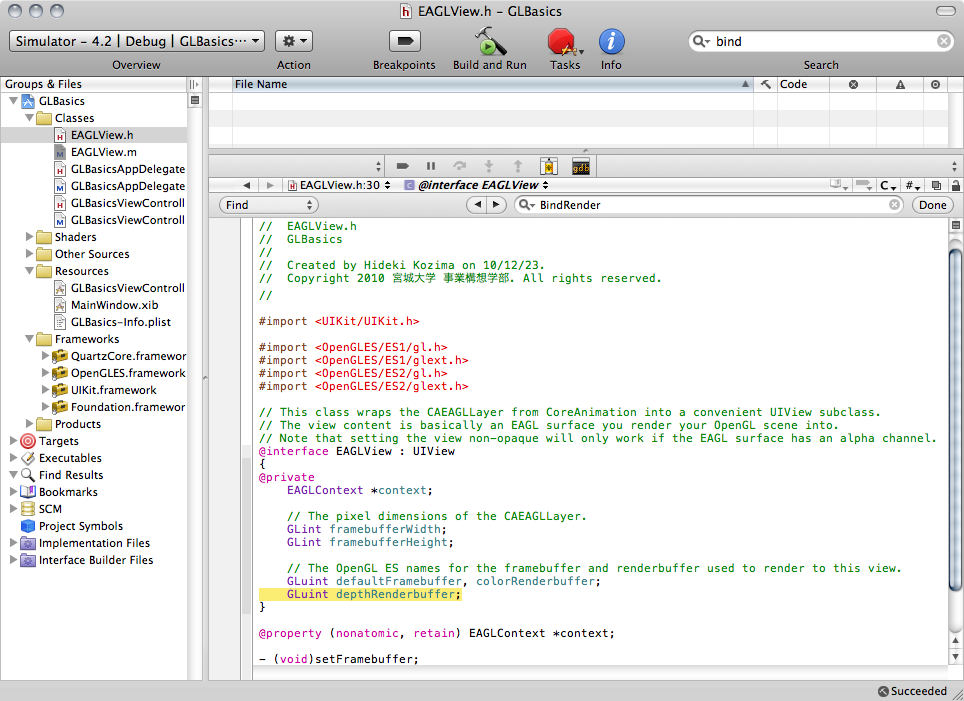

深度バッファのインスタンス変数を追加します．

@interface EAGLView : UIView
{
    ...
    GLuint defaultFramebuffer, colorRenderbuffer;
    GLuint depthRenderbuffer;
}
EAGLView.h の編集

EAGLView.m の編集

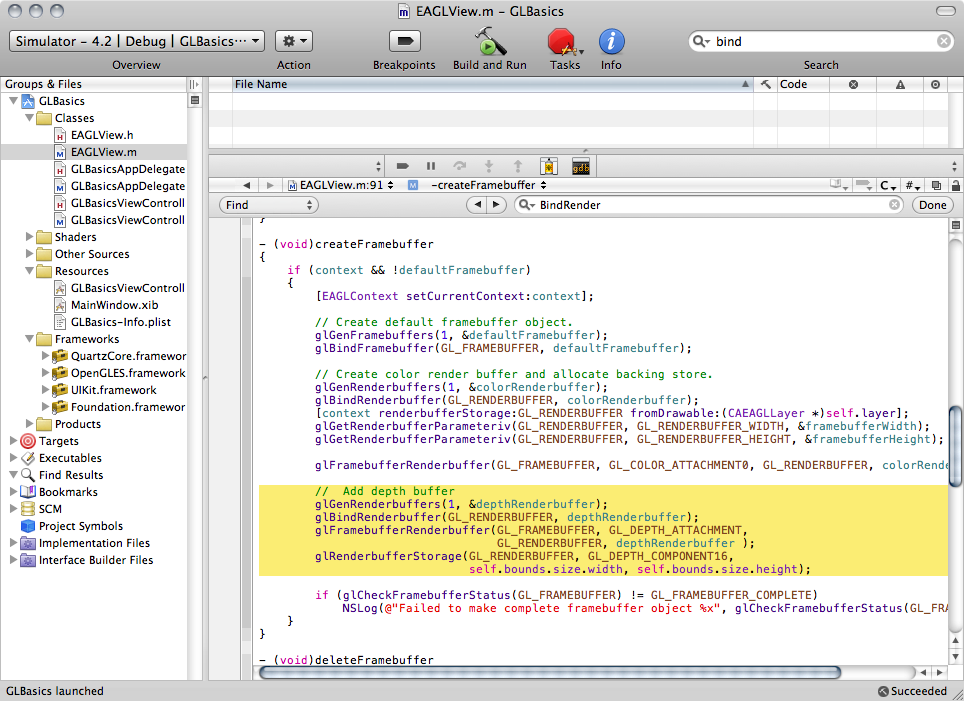

深度バッファも生成・設定します．

- (void)createFramebuffer
{
        ...
        glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0,
                                  GL_RENDERBUFFER, colorRenderbuffer );

        //  Add depth buffer
        glGenRenderbuffers(1, &depthRenderbuffer);
        glBindRenderbuffer(GL_RENDERBUFFER, depthRenderbuffer);
        glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT,
                                  GL_RENDERBUFFER, depthRenderbuffer );
        glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH_COMPONENT16,
                              self.bounds.size.width, self.bounds.size.height );

        if (glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
        ...
}
EAGLView.m の編集

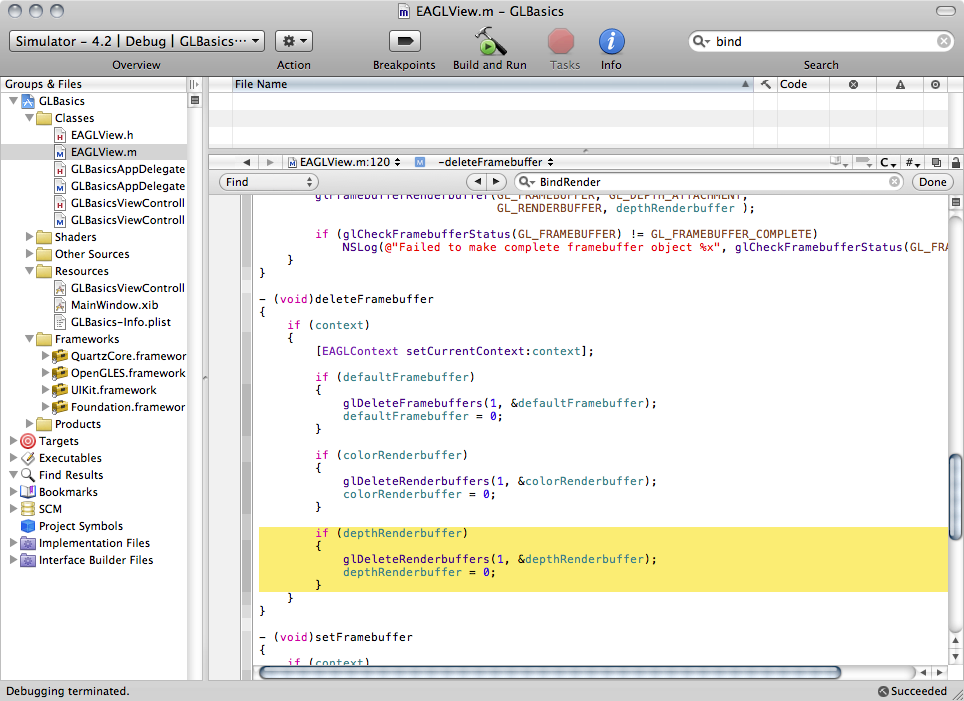

フレームバッファの解放時に，深度バッファも解放するようにします．

- (void)deleteFramebuffer
{
        ...

        if (depthRenderbuffer)
        {
            glDeleteRenderbuffers(1, &depthRenderbuffer);
            depthRenderbuffer = 0;
        }
    }
}
EAGLView.m の編集

GLBaseViewController.m の編集

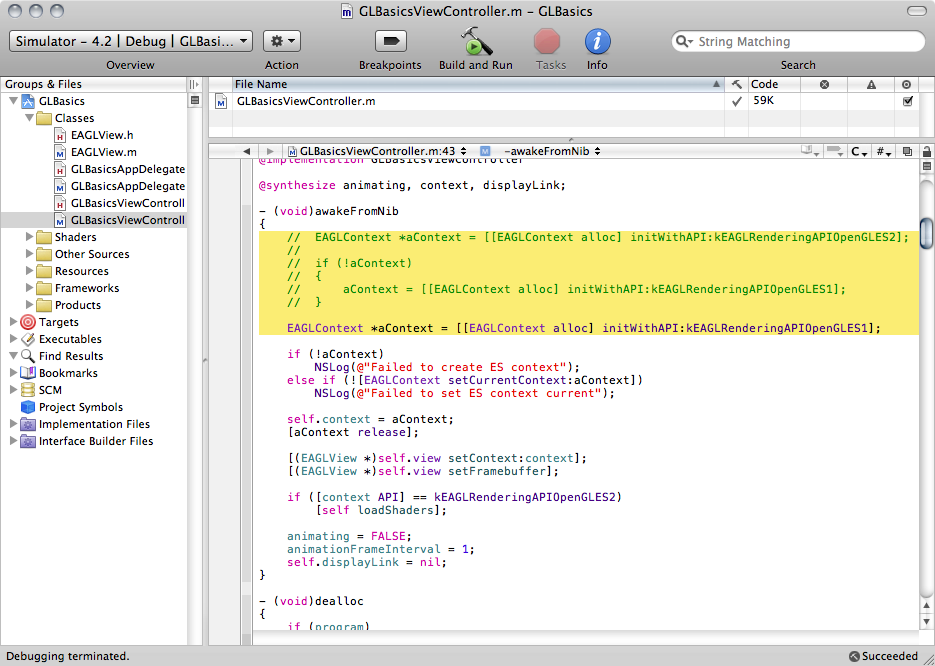

OpenGL ES 1.1 のみを使うように設定します．

- (void)awakeFromNib
{
    //EAGLContext *aContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES2];
    //
    //if (!aContext)
    //{
    //    aContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES1];
    //}

    EAGLContext *aContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES1];

    if (!aContext)
    ....
GLBaseViewController.m の編集

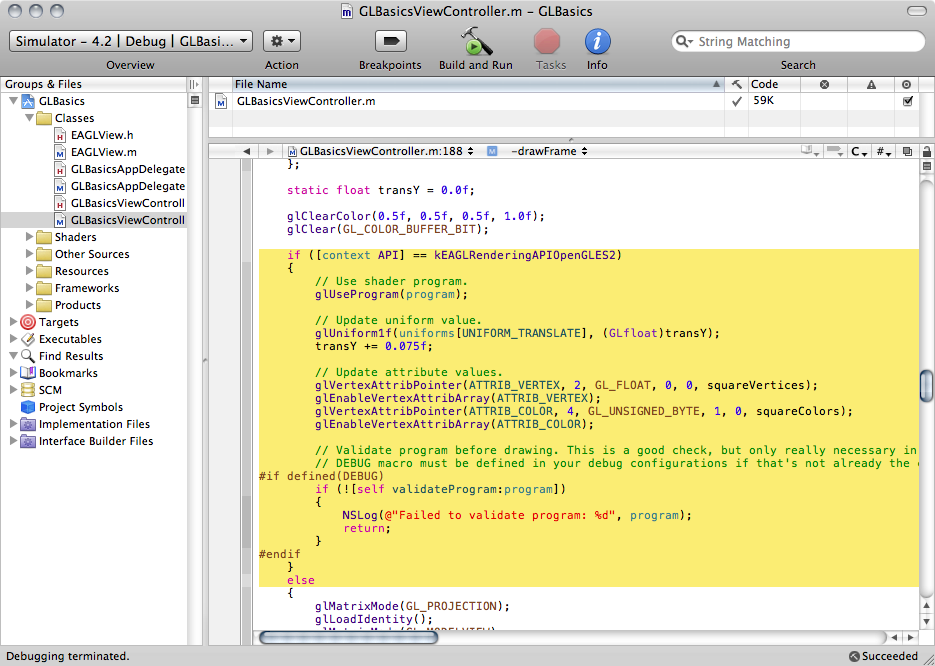

- (void)drawFrame のなかで if ... else までをザックリ削除します．

GLBaseViewController.m の編集

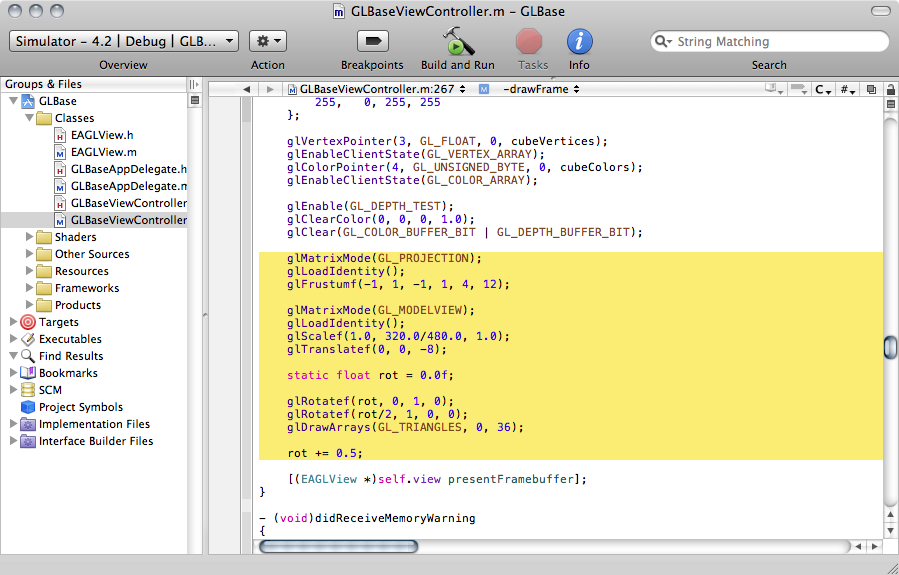

これで完了です．あとは -drawFrame の描画部分（下図のハイライト部分）を好きなように書き換えて，いろいろな実験をしてみてください．（下の例は，GLBase に含まれている -drawFrame の場合です.）

GLBaseViewController.m の編集
