ここでは openFrameworks による２次元グラフィクスについて解説します．グラフィクスの初歩は「入門編」で扱いましたので，より高度なグラフィクス操作について説明していきます．
デフォルトの座標系は，下図（左）に示すように，iPhone を縦に置いた状態で，画面に左上を原点 (0, 0) とし，右下を (319, 479) とする直交座標系です．横（X 軸）方向の幅が 320，縦（Y 軸）方向の高さが 480 となります．なお，これらは論理的な（プログラミング上の）な大きさで，実際のピクセル数は（iPhone の種類に応じて）320×480 ピクセルあるいは 640×960 ピクセルとなります．
このデフォルト座標系が使いづらい場合は，たとえば OpenGL や数学で使う標準的な座標系に変更することができます．たとえば下にあげたプログラムのように，testApp::draw() の中で，まず ofTranslate(160, 239, 0) によって，元の座標系を X 軸方向に 160，Y 軸方向に 239 だけ平行移動させると，上図（中）の座標系が得られます．つぎに ofScale(1, −1, 1) によって，Y 軸の向きを反転させることで，上図（右）のような標準的な座標系（いわゆる右手系）が得られます．これ以降描画される図形は，この新しい座標系の中に配置されるようになります．
#include "testApp.h"
void testApp::setup() {
ofRegisterTouchEvents(this);
ofxAccelerometer.setup();
ofxiPhoneAlerts.addListener(this);
ofBackground(0, 0, 0);
}
void testApp::update() {
}
void testApp::draw() {
// setup standard coordinate system
ofTranslate(160, 239, 0);
ofScale(1, -1, 1);
// snowman hip, body, head
ofSetColor(255, 0, 0); ofCircle(0, -48, 48);
ofSetColor(255, 80, 80); ofCircle(0, 0, 48);
ofSetColor(255, 120, 120); ofCircle(0, 48, 48);
}
（... 以下変更なし ...）

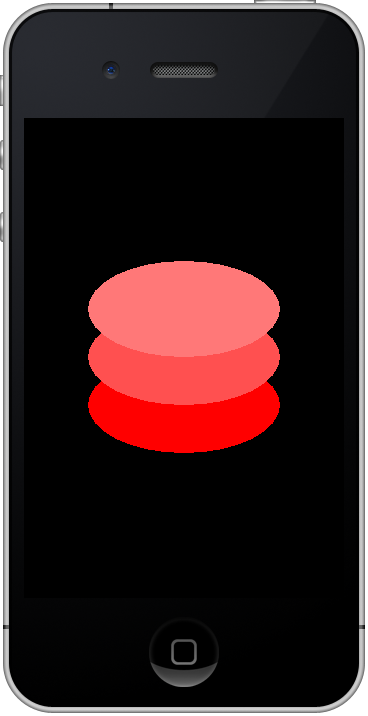

発展課題： 上の例では，ofScale(1, −1, 1) とすることで，Y 軸の方向を反転させていましたが，本来 ofScale(sx, sy, sz) は，X 軸を sx 倍に，Y 軸を sy 倍に，Z 軸を sz 倍にすることで，座標系の拡大縮小（いわゆるスケール変換）を行なうものです．ofScale(2, 1, 1) とすると，X 軸方向（横方向）に２倍に引き伸ばされ，真円を描いても画面上には横長の楕円として表示されます．ofScale(1, 1, 1) は元の座標系に何の変化も与えません．いろいろな倍率を与えて，どのように描画されるかを確かめてください.（右図は ofScale(2, −1, 1) を適用した場合です.）

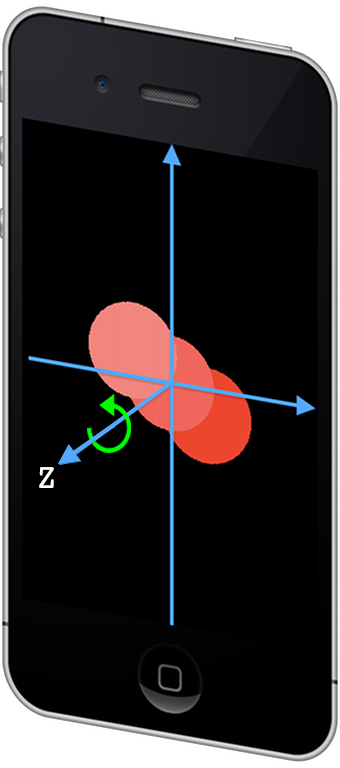

いままで２次元のグラフィクスを扱っていましたが，ofTranslate() や ofScale() には座標系の Z 軸への操作が入っていました．この Z 軸とは，座標系を画面中央を原点とする右手系とした場合，左図のように，画面に垂直な軸のことです．手前側が正，奥側が負となります．

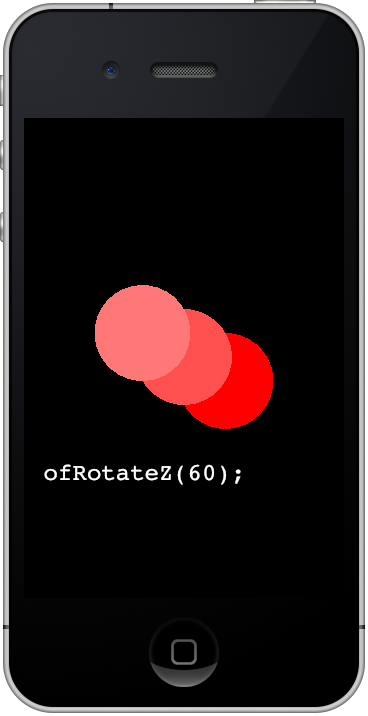

２次元の画面上での座標軸を平行移動やスケール変換するのであれば，ofTranslate(dx, dy, 0) や ofScale(sx, sy, 1) のように，XY 成分のみを操作すればよいでしょう．一方，画面上で座標軸を回転させる場合は，その回転軸は画面に垂直な Z 軸となります．現在の座標系を原点まわりに 60deg 回転させるには，下にあげた部分プログラムのように，ofRotateZ(60) を実行すればよいでしょう．
なお回転の方向は，軸の方向に「右ネジ」を進めたときの回転方向が正となります．Z 軸を回転させれば，XY 平面は原点を中心に反時計回りに回転します．
void testApp::draw() {
// setup standard coordinate system
ofTranslate(160, 239, 0);
ofScale(1, -1, 1);
// turn 60deg
ofRotateZ(60);
// snowman hip, body, head
ofSetColor(255, 0, 0); ofCircle(0, -48, 48);
ofSetColor(255, 80, 80); ofCircle(0, 0, 48);
ofSetColor(255, 120, 120); ofCircle(0, 48, 48);
}
ちなみに X 軸や Y 軸回りの回転も可能です．後述するように，透視投影された３次元グラフィクスとして描画されます．たとえば，上の部分プログラムの ofRotateZ(60) を ofRotateX(60) あるいは ofRotateY(60) として実行してみてください．描画結果をよく見ると，透視投影されているのがわかるはずです．

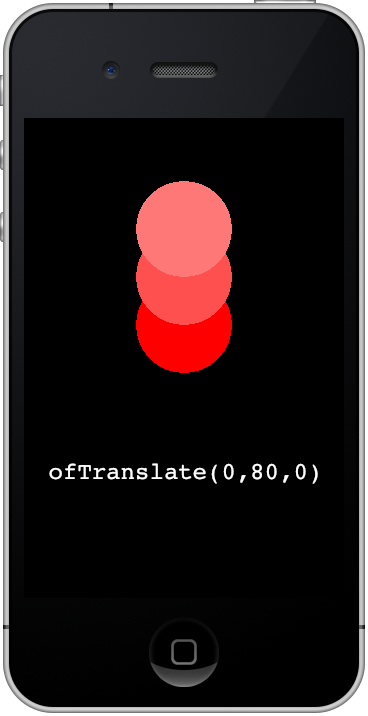

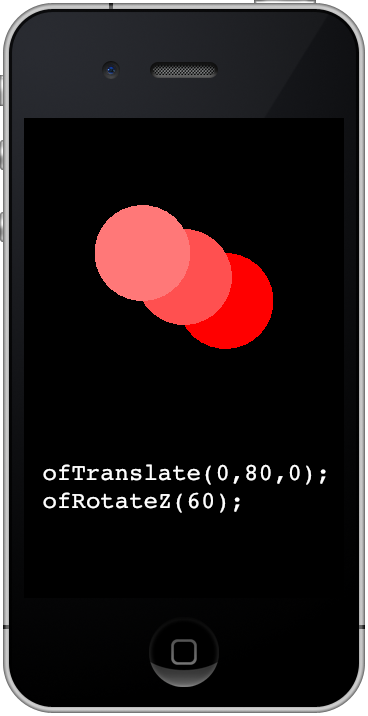

画面の中心以外で回転させたい場合は，座標系を平行移動してから回転してください．たとえば，平行移動 ofTranslate(0, 80, 0) をしてから回転 ofRotateZ(60) をした場合，左図のような結果が得られます．

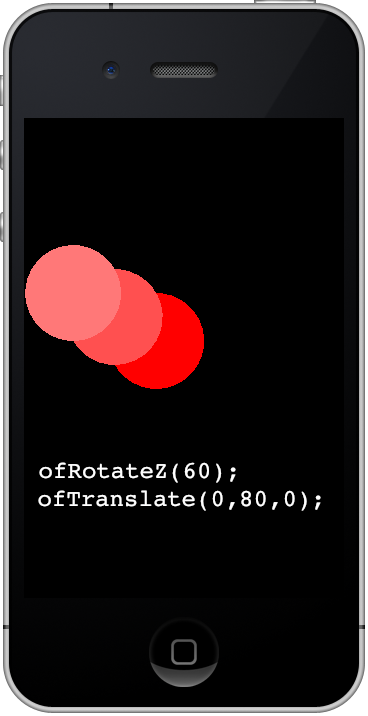

逆に，回転 ofRotateZ(60) をしてから平行移動 ofTranslate(0, 80, 0) をした場合，右図のような結果が得られます．この違いをしっかりと理解しておいてください．
座標系の操作については「音・映像メディア / Pure Data 画像生成」に詳しい解説があります．こちらも併せて参照してください．
このページの先頭に戻る

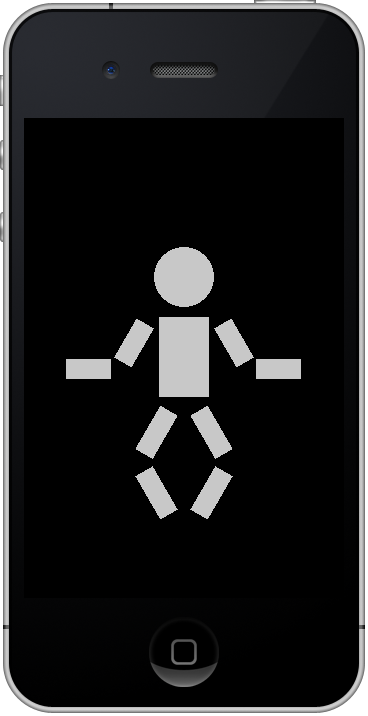

少しだけ複雑な２次元グラフィクスのアプリケーションをつくります．ofRect() や ofCircle() などで人形のカタチをつくり，それを動かします．
座標系を平行移動あるいは回転させ，その位置に ofRect() や ofCircle() を配置します．ここでは ofSetRectMode() によって，ofRect() の動作を，中心座標と幅・高さを指定して長方形を描画するモード (OF_RECTMODE_CENTER) にしています．デフォルトでは，対角をなす２つの頂点の座標を与えるモード (OF_RECTMODE_CORNER) となっています．
void testApp::setup() {
ofRegisterTouchEvents(this);
ofxAccelerometer.setup();
ofxiPhoneAlerts.addListener(this);
ofBackground(0, 0, 0);
ofSetFrameRate(30);
ofSetCircleResolution(32);
ofSetRectMode(OF_RECTMODE_CENTER);
}
void testApp::update() {}
void testApp::draw() {
// setup standard coordinate system
ofTranslate(160, 239);
ofScale(1, -1);
// color
ofSetColor(200, 200, 200);
// body
ofRect(0, 0, 50, 80);
// head
ofPushMatrix();
ofTranslate(0, 80);
ofCircle(0, 0, 30);
ofPopMatrix();
// left leg (upper/lower)
ofPushMatrix();
ofTranslate(-10, -45);
ofRotateZ(-30);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofTranslate(0, -35);
ofRotateZ(60);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofPopMatrix();
// right leg (upper/lower)
ofPushMatrix();
ofTranslate(10, -45);
ofRotateZ(30);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofTranslate(0, -35);
ofRotateZ(-60);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofPopMatrix();
// left arm (upper/lower)
ofPushMatrix();
ofTranslate(-35, 40);
ofRotateZ(-30);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofTranslate(0, -30);
ofRotateZ(-60);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofPopMatrix();
// right arm (upper/lower)
ofPushMatrix();
ofTranslate(35, 40);
ofRotateZ(30);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofTranslate(0, -30);
ofRotateZ(60);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofPopMatrix();
}
注意して見てもらいたいのが ofPushMatrix() と ofPopMatrix() です．これらに挟まれた部分（字下げされた部分）での座標系への操作（平行移動・回転・スケール変換）は，その外部に影響を与えません.（上の例では，外部では標準座標系のままとなっています.）
では，ofPushMatrix() と ofPopMatrix() で挟まれた内部では，どのような処理をしているのでしょうか．左足を描画する部分を例として詳しく見てみましょう．
// left leg (upper/lower)
ofPushMatrix();
ofTranslate(-10, -45); // (1)
ofRotateZ(-30); // (2)
ofTranslate(0, -35); // (3)
ofRect(0, 0, 20, 50); // (4)
ofTranslate(0, -35); // (5)
ofRotateZ(60); // (6)
ofTranslate(0, -35); // (7)
ofRect(0, 0, 20, 50); // (8)
ofPopMatrix();
まず，この外側の座標系（標準座標系）を，左足の付け根（胴体の左下）に (1) 平行移動させます．さらに −30deg だけ座標系を (2) 回転させます．これは股関節の回転にあたります．得られた座標系の中で，下方（Y 軸の負方向）に (3) 平行移動し，この位置を中心としてフトモモとなる (4) 長方形を配置します．さらに下方に (5) 平行移動し，得られた座標系を 60deg だけ (6) 回転させます．これは膝関節の回転にあたります．こうして得られた座標系の中で，下方に (7) 平行移動し，この位置にスネとなる (8) 長方形を配置しています．

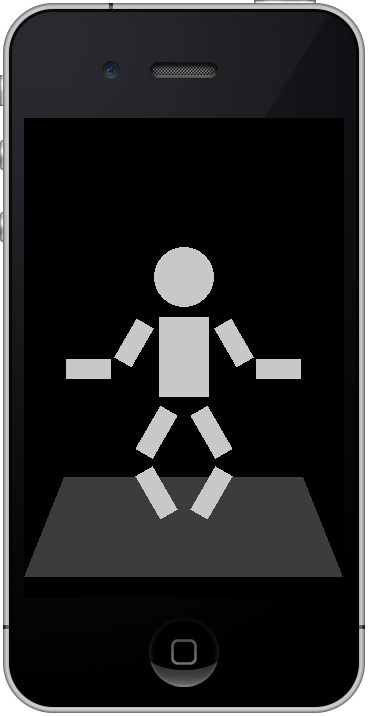

発展課題： このままでは人形が宙に浮いているようなので，人形が立つ舞台をつくります．奥行感のある台形の舞台です．残念ながら openFrameworks では台形を直接描画する関数が用意されていません．そこで，ofVertex() を並べて頂点列を与え，それを ofBeginShape() と ofEndShape() で囲むことで，閉じたポリゴン（多角形）を生成します．デフォルトでは，こうして生成されたポリゴンも前景色で塗りつぶされます．
void testApp::draw() {
// setup standard coordinate system
ofTranslate(160, 239);
ofScale(1, -1);
// ground
ofSetColor(60, 60, 60);
ofBeginShape();
ofVertex(-160, -220);
ofVertex(-120, -120);
ofVertex( 119, -120);
ofVertex( 159, -220);
ofVertex(-160, -220);
ofEndShape();
// color
ofSetColor(200, 200, 200);
// body
（... 以下変更なし ...）

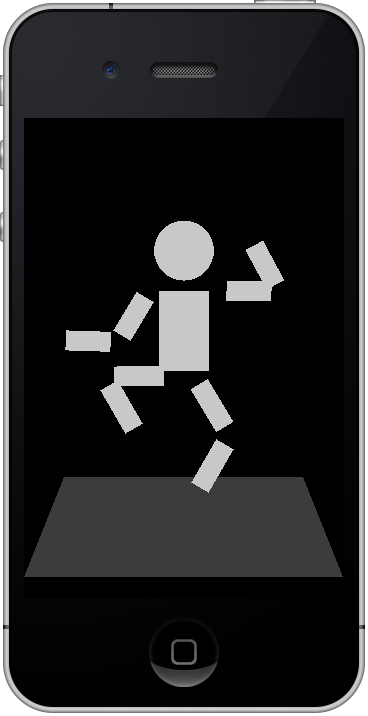

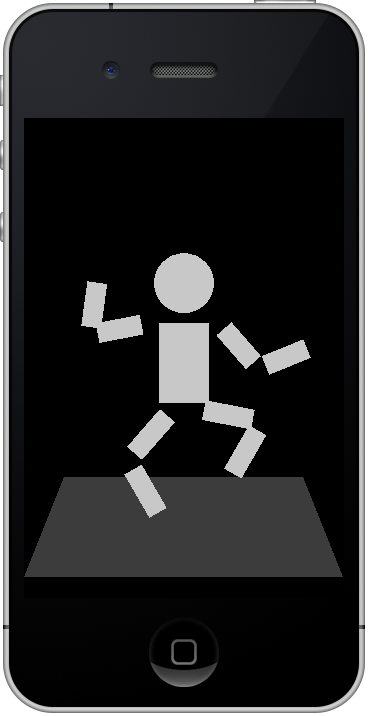

人形の手足を動かして踊らせてみます．駆動力となるのは正弦関数 sin() です．引数として与える rad を少しずつ増加させ，正弦波を作り出します．この正弦波を利用して，左足（股関節・膝関節）の角度 degLLeg，右足（股関節・膝関節）の角度 degRLeg，そして左腕（肩関節・肘関節）の角度 degLArm，右腕（肩関節・肘関節）の角度 degRArm をある範囲で振動させます．また，身体全体の垂直位置を表わす movBody も，この正弦波を利用して振動させます．
class testApp : public ofxiPhoneApp {
private:
float rad;
float degLLeg, degRLeg, degLArm, degRArm;
float movBody;
public:
（... 変更なし ...）
};
void testApp::setup() {
ofRegisterTouchEvents(this);
ofxAccelerometer.setup();
ofxiPhoneAlerts.addListener(this);
ofBackground(0, 0, 0);
ofSetFrameRate(30);
ofSetCircleResolution(32);
ofSetRectMode(OF_RECTMODE_CENTER);
// parameters
rad = 0;
degLLeg = degRLeg = 0;
degLArm = degRArm = 0;
movBody = 0;
}
void testApp::update() {
float s = sin(rad);
degLLeg = 30 + 30 * s;
degRLeg = 30 - 30 * s;
degLArm = 30 - 30 * s;
degRArm = 30 + 30 * s;
movBody = 15 * sin(rad * 2 - HALF_PI);
rad += 0.1;
}
void testApp::draw() {
// setup standard coordinate system
ofTranslate(160, 239);
ofScale(1, -1);
// ground
ofSetColor(60, 60, 60);
ofBeginShape();
ofVertex(-160, -220);
ofVertex(-120, -120);
ofVertex( 119, -120);
ofVertex( 159, -220);
ofVertex(-160, -220);
ofEndShape();
// color
ofSetColor(200, 200, 200);
// body
ofTranslate(0, movBody);
ofRect(0, 0, 50, 80);
// head
ofPushMatrix();
ofTranslate(0, 80);
ofCircle(0, 0, 30);
ofPopMatrix();
// left leg (upper/lower)
ofPushMatrix();
ofTranslate(-10, -45);
ofRotateZ(-(30 + degLLeg));
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofTranslate(0, -35);
ofRotateZ(60 + degLLeg);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofPopMatrix();
// right leg (upper/lower)
ofPushMatrix();
ofTranslate(10, -45);
ofRotateZ(30 + degRLeg);
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofTranslate(0, -35);
ofRotateZ(-(60 + degRLeg));
ofTranslate(0, -35);
ofRect(0, 0, 20, 50);
ofPopMatrix();
// left arm (upper/lower)
ofPushMatrix();
ofTranslate(-35, 40);
ofRotateZ(-(30 + degLArm));
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofTranslate(0, -30);
ofRotateZ(-(60 + degLArm));
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofPopMatrix();
// right arm (upper/lower)
ofPushMatrix();
ofTranslate(35, 40);
ofRotateZ(30 + degRArm);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofTranslate(0, -30);
ofRotateZ(60 + degRArm);
ofTranslate(0, -30);
ofRect(0, 0, 20, 45);
ofPopMatrix();
}
発展課題： 人形は踊りましたか．周期や位相を変えることで，複雑な踊りをつくることができます．また，ここでは股関節と膝関節には同じ動きを与えていますし，肩関節と肘関節にも同じ動きを与えていますが，これらを独立に制御することで，より複雑な踊りをつくりだすことができます．チャレンジしてみてください．
最後にオマケとして，タッチスクリーンをタップすることでリズムを与えて，人形を踊らせるように改造してみましょう．ここでは，最も新しい３回分のタップ時刻 msec1, msec2, msec3 を記録し，それらの間隔から，人形が踊る周期 interval を計算しています．interval の初期値は 1000msec です．
class testApp : public ofxiPhoneApp {
private:
float rad;
float degLLeg, degRLeg, degLArm, degRArm;
float movBody;
int msec1, msec2, msec3;
float interval;
public:
（... 変更なし ...）
};
void testApp::setup() {
ofRegisterTouchEvents(this);
ofxAccelerometer.setup();
ofxiPhoneAlerts.addListener(this);
ofBackground(0, 0, 0);
ofSetFrameRate(30);
ofSetCircleResolution(32);
ofSetRectMode(OF_RECTMODE_CENTER);
// parameters
rad = 0;
degLLeg = degRLeg = 0;
degLArm = degRArm = 0;
movBody = 0;
// rhythm
msec1 = msec2 = msec3 = 0;
interval = 1000;
}
void testApp::update() {
float s = sin(rad);
degLLeg = 30 + 30 * s;
degRLeg = 30 - 30 * s;
degLArm = 30 - 30 * s;
degRArm = 30 + 30 * s;
movBody = 15 * sin(rad * 2 - HALF_PI);
rad += 0.5 * 1000 / interval * TWO_PI / 30;
}
void testApp::touchDown(ofTouchEventArgs &touch){
// update time stamps
msec1 = msec2;
msec2 = msec3;
msec3 = ofGetElapsedTimeMillis();
// if consistent, update interval
float inter12 = msec2 - msec1;
float inter23 = msec3 - msec2;
float mean = (inter12 + inter23) / 2;
if (abs(inter12 - inter23) / mean < 0.1) interval = mean;
}
タップされたときに呼び出される testApp::touchDown() は，まず古いタップ時刻の記録を押し出し，現在の時刻（起動時からの経過時間）を ofGetElapsedTimeMillis() によって読み出して msec3 に記録します．時間間隔 inter12, inter23 を計算し，それらの差を平均と比べて 10% 未満であれば，interval を更新しています．
