iPhone アプリ開発道場（応用編：その１）

ここでは，画像（静止画・動画・カメラ）の扱いかたを，実例をとおして，解説していきます．下のリンクから sozai1.zip をダウンロードし，必要に応じて，プロジェクトごとの bin/data フォルダにコピーしてください．

このページで利用するおもな素材：sozai1.zip

なお，openFrameworks を使って Windows あるいは Mac のデスクトップで動作するアプリを開発したい場合は「iPhone 道場（Windows/Mac 編）」で準備をしてから，つぎの段階に進んでください．

静止画 (ofImage) の扱いかた

静止画について，ファイルからの読み込み，画面への表示，ファイルへの保存などを可能にするのが ofImage クラスです．ここでは，この ofImage クラスの使い方を説明します．

【第１段階：画像ファイルの読み込みと表示】

画像ファイル（png や jpg など）をそのまま画面に表示します．いつものように，emptyExample をコピー・名前変更します．その中にある bin/data に，sozai1.zip から image0, image1 をコピー＆ペーストしてください．testApp.h と testApp.mm は，およそ以下のとおりです．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima1.png");
}

void testApp::update() {}

void testApp::draw() {
    image.draw(0, 0);
}

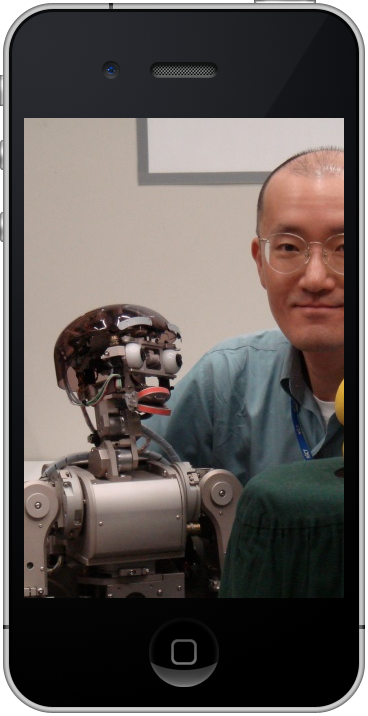

上の例では，画像ファイル xkozima1.png（500×500 ピクセル）と比べると，こじま先生の顔が切れてしまっています．またキーポンもほとんど見えていません．そこで，iPhone の画面に合わせて，大きさを変えて表示するようにします．以下のように，testApp.mm を変更してみてください．

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima1.png");
}

void testApp::update() {}

void testApp::draw() {
    image.draw(0, 0, 320, 480);
}

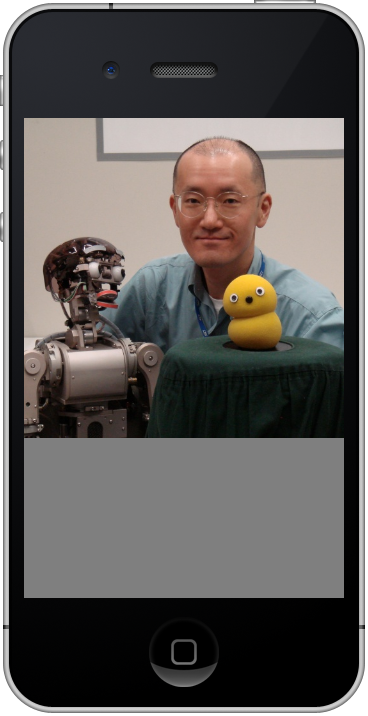

これで画像ファイルの全体が表示できましたが，こんどは縦長に引き延ばされています．ちょっとキモチ悪いので，さらに次のように変更してみます．

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima1.png");
}

void testApp::update() {}

void testApp::draw() {
    image.draw(0, 0, 320, 320);
}

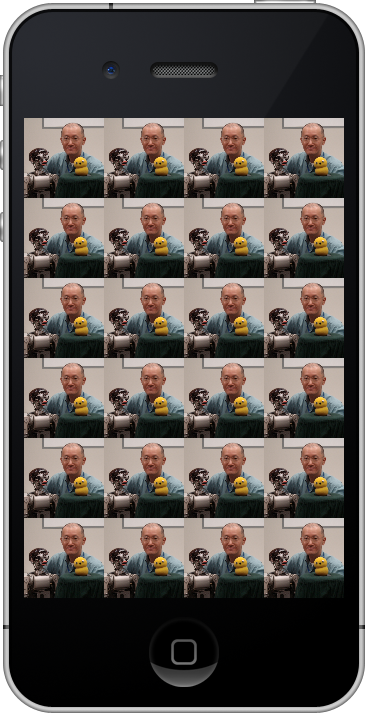

画像をアイコン状にして，たくさん並べてみましょう．ここでは元の画像を 80×80 の大きさに描画し，それを縦横に 6×4 = 24回繰り返しています．

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima1.png");
}

void testApp::update() {}

void testApp::draw() {
    for (int y = 0; y < 6; y++) {
        float posY = y * 80;
        for (int x = 0; x < 4; x++) {
            float posX = x * 80;
            image.draw(posX, posY, 80, 80);
        }
    }
}

【第２段階：重ね合わせ】

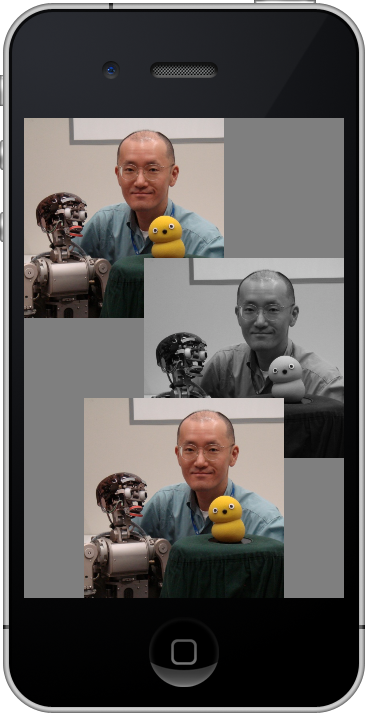

複数の画像を重ね合わせて描画すれば，新しく描画した画像で，それまでに描画した画像が隠され（上書きされ）ます．ためしに，カラー画像 xkozima1.png とモノクロ画像 xkozima2.png を重ね描きしてみましょう．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image1, image2;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image1.loadImage("xkozima1.png");
    image2.loadImage("xkozima2.png");
}

void testApp::update() {}

void testApp::draw() {
    image1.draw(0, 0, 200, 200);
    image2.draw(120, 140, 200, 200);
    image1.draw(60, 280, 200, 200);
}

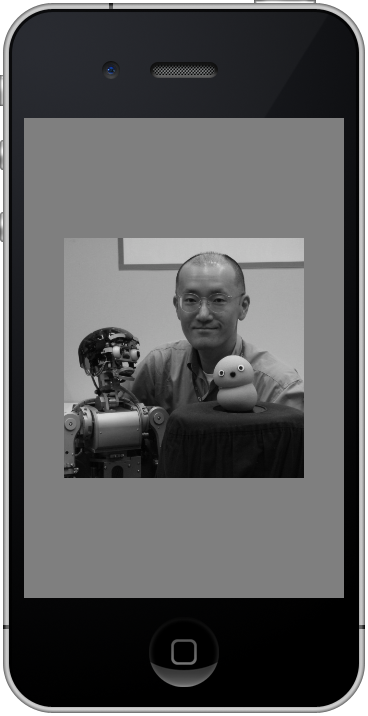

つぎに，透明度をもった画像の重ね合わせについて説明します．透明度をもった画像は，たとえば PowerPoint や Illustrator などで作成することができます．ここでは，PowerPoint で作成した smoke.png という画像ファイルを使います．この smoke.png は，透明度 90%（つまり不透明度 10%）のグレーの雲です．まずは，骨格部分として，タッチするたびに，カラー画像とモノクロ画像が切り替わるようにします．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image1, image2;
        bool magicOn;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image1.loadImage("xkozima1.png");
    image2.loadImage("xkozima2.png");
    magicOn = false;
}

void testApp::update() {}

void testApp::draw() {
    //  draw image
    if (magicOn == false)
        image1.draw(40, 120, 240, 240);
    else
        image2.draw(40, 120, 240, 240);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    //  toggle magicOn
    if (magicOn) {
        magicOn = false;
    }
    else {
        magicOn = true;
    }
}

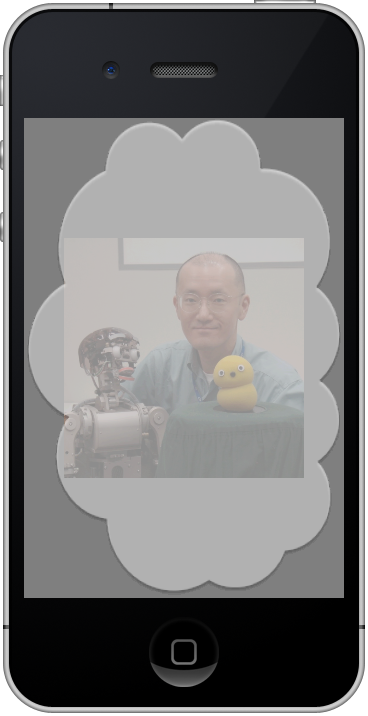

ここに透明度をもった雲 smoke.png を重ね描きしてみましょう．testApp::setup() のなかに，ofEnableAlphaBlending() を加えてください．透明度をもった画像を描画することができるようになります．ここでは，同じ位置に 15 枚の雲を重ね描きし，１枚ずつ減らしていきます．なんとなくマジックのように見えませんか？

class testApp : public ofxiPhoneApp {
    private:
        ofImage image1, image2, imageS;
        bool magicOn;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    ofSetFrameRate(30);
    ofEnableAlphaBlending();
    //  load image
    image1.loadImage("xkozima1.png");
    image2.loadImage("xkozima2.png");
    imageS.loadImage("smoke.png");
    //  flag for magic
    magicOn = false;
}

void testApp::update() {}

void testApp::draw() {
    //  draw image
    if (magicOn == false)
        image1.draw(40, 120, 240, 240);
    else
        image2.draw(40, 120, 240, 240);
    //  draw smoke
    if (smokeNum > 0) {
        for (int i = 0; i < smokeNum; i++)
            imageS.draw(0, 0, 320, 480);
        smokeNum--;
    }
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    //  toggle magicOn
    if (magicOn) {
        magicOn = false;
        smokeNum = 15;
    }
    else {
        magicOn = true;
        smokeNum = 15;
    }
}

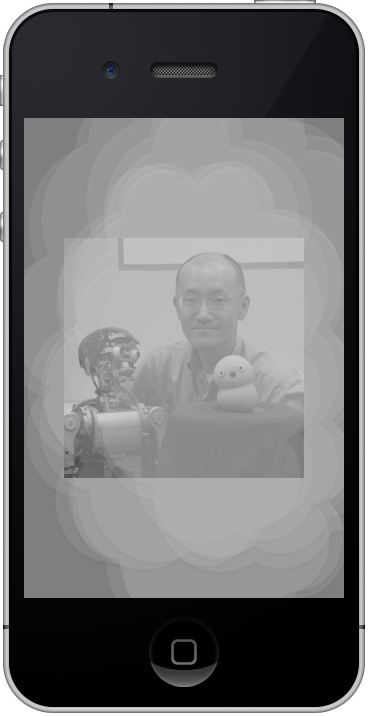

発展課題： 15枚の雲を少しずらして描画し，１枚ずつ減らしていくことで，よりリアルな雲になると思います．下記のサンプルを参考に，やってみてください．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image1, image2, imageS;
        bool magicOn;
        float x[15], y[15];
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    ofSetFrameRate(30);
    ofEnableAlphaBlending();
    //  load image
    image1.loadImage("xkozima1.png");
    image2.loadImage("xkozima2.png");
    imageS.loadImage("smoke.png");
    //  flag for magic
    magicOn = false;
    //  smoke positions
    for (int i = 0; i < 15; i++) {
        x[i] = ofRandom(-50, 50);
        y[i] = ofRandom(-50, 50);
    }
}

void testApp::update() {}

void testApp::draw() {
    //  draw image
    if (magicOn == false)
        image1.draw(40, 120, 240, 240);
    else
        image2.draw(40, 120, 240, 240);
    //  draw smoke
    if (smokeNum > 0) {
        for (int i = 0; i < smokeNum; i++)
            imageS.draw(x[i], y[i], 320, 480);
        smokeNum--;
    }
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    （... 変更なし ...）
}

【第３段階：移動・拡大・縮小・回転】

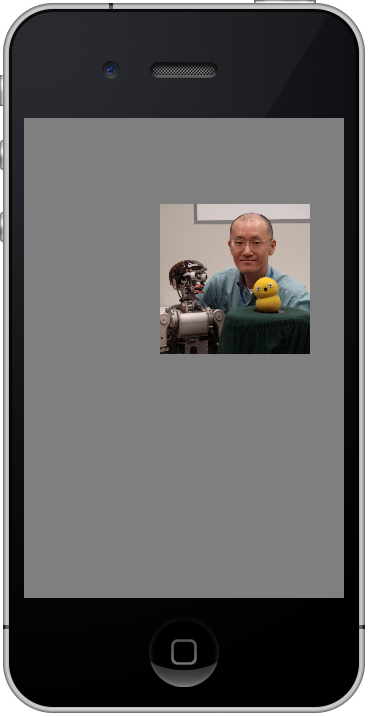

画像の移動・拡大・縮小なども自由にできます．まず，メソッド setAnchorPercent() によって，画像を幾何学的に操作するときの「操作中心」を，画像の中心にセットします．こうすることで，メソッド draw(x, y, width, height) は，(x, y) が画像の操作中心と重なるように，幅 width・高さ height の大きさに画像を描画できます．画像の左上端を中心とするデフォルト状態よりも便利です．たとえば，つぎの例は，タッチした位置を中心として，画像を 150×150 の大きさで描画しています．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        float posX, posY;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima1.png");
    image.setAnchorPercent(0.5, 0.5);
    posX = 160; posY = 240;
}

void testApp::update() {
}

void testApp::draw() {
    image.draw(posX, posY, 150, 150);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    posX = touch.x;
    posY = touch.y;
}

void testApp::touchMoved(ofTouchEventArgs &touch) {
    posX = touch.x;
    posY = touch.y;
}

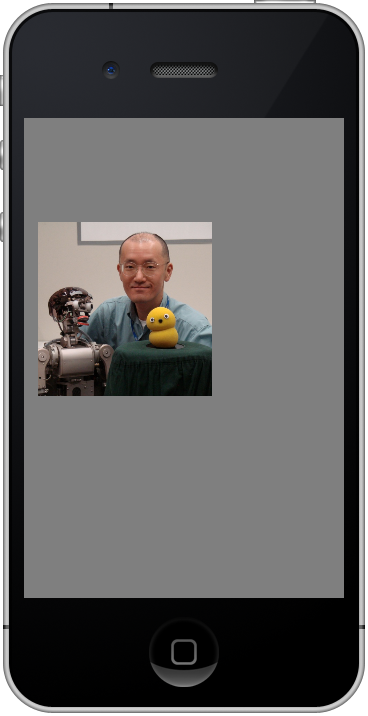

画像の操作中心を変えることで，拡大・縮小もその中心のまわりに適用されます．たとえば，以下のように改造することで，呼吸をするかのように画像が拡大・縮小します．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        int posX, posY;
        float rad;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    ofSetFrameRate(30);
    //  load image
    image.loadImage("xkozima1.png");
    image.setAnchorPercent(0.5, 0.5);
    posX = 160; posY = 240;
    rad = 0;
}

void testApp::update() {
    rad += 0.1;
}

void testApp::draw() {
    float scale = 1.0 + 0.2 * sin(rad);
    image.draw(posX, posY, 150 * scale, 150 * scale);
}

（... 以下変更なし ...）

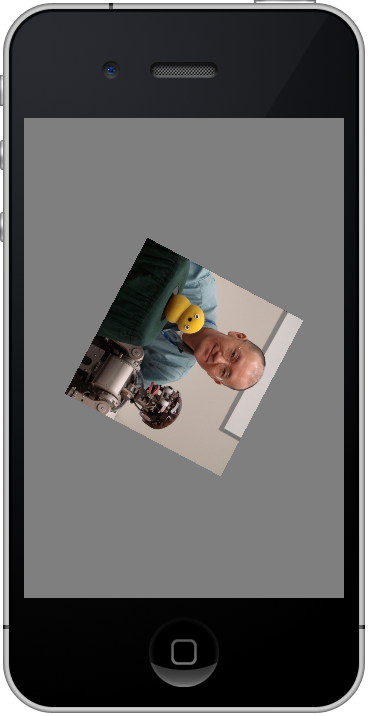

画像の回転まで含めた幾何変換を実現するには「実践編」で扱った座標変換が必要となります．ここでは，その一例として，標準座標系（原点が中央で，右向きに X 軸，上向きに Y 軸，手前に Z 軸が延びる）での画像の回転を扱います．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        float posX, posY;
        float rad;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    ofSetFrameRate(30);
    //  load image
    image.loadImage("xkozima1.png");
    image.setAnchorPercent(0.5, 0.5);
    posX = 160; posY = 240;
    rad = 0;
}

void testApp::update() {
    rad += 0.1;
}

void testApp::draw() {
    //  setup standard coordinate system
    ofTranslate(160, 239, 0);
    ofScale(1, -1, 1);
    //  translate, rotate, scale, and draw
    ofTranslate(posX, posY, 0);
    float deg = rad / PI * 180.0;
    ofRotateZ(deg);
    float scale = 1.0 + 0.2 * sin(rad);
    image.draw(0, 0, 150 * scale, -150 * scale);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    posX = touch.x - 160;
    posY = 239 - touch.y;
}

void testApp::touchMoved(ofTouchEventArgs &touch) {
    posX = touch.x - 160;
    posY = 239 - touch.y;
}

標準座標系とタッチ座標系の対応に注意してください．また，標準座標系では Y 軸が上下反転していますので，画像を描画するときも（負の高さを与えることで）上下反転させて描画します．

画像の内部表現

【ピクセルの配列】

画面は２次元ですが，画像データは，最上段の水平ライン（左から右へ）から各段ずつピクセルを連結した１次元配列となります．各ピクセルは，グレースケール画像であれば unsinged char 型 (1 Byte = 8 bit : 値の範囲は 0〜255) となります．0 は黒，255 は白です．カラー画像の場合は，１つのピクセルは R, G, B, に対応する unsigned char 型のデータ３つからなり，画像データは，この３つ組がピクセルの数だけ繰り返された１次元配列となります．また，アルファチャネル付きのカラー画像は，R, G, B, A の４つ組からなる１次元配列となります．

たとえば 4×3 ピクセルの画像では，グレースケール画像であれば，12 要素（12 Byte）のデータ，カラー画像であれば 36 要素（36 Byte）のデータ，アルファチャネル付きカラー画像であれば 48 要素（48 Byte）のデータとなります．

画像（ofImage クラスのインスタンス）から画像データを取り出すには，getPixels() メソッドを使います．画像のメンバ変数 type の値から，グレースケール画像 (OF_IMAGE_GRAYSCALE)，カラー画像 (OF_IMAGE_COLOR, RGB 形式)，アルファチャネル付きカラー画像 (OF_IMAGE_COLOR_ALPHA, RGBA 形式) のいずれであるかを調べることができます．

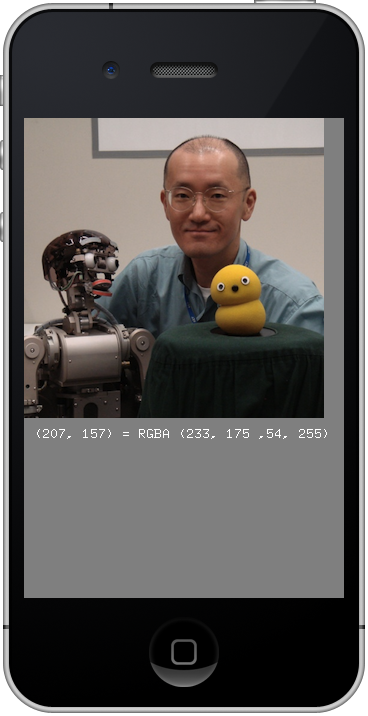

つぎのプログラムは，画像をクリックすることで，その位置の色情報を画面表示するものです．画面に文字を描画するために，ofDrawBitmapString() を利用しています．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        int type, width, height;
        unsigned char *data;
        int posX, posY;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofBackground(127,127,127);
    //  load image
    image.loadImage("xkozima-small.png");
    type = image.type;
    width = image.width;
    height = image.height;
    data = image.getPixels();
}

void testApp::update() {}

void testApp::draw() {
    //  draw image
    image.draw(0, 0);
    //  report pixel data
    char buf[100];
    if (0 <= posX && posX < width &&
        0 <= posY && posY < height ) {
        //  mouse is inside of the image
        switch (type) {
            case OF_IMAGE_GRAYSCALE:
                sprintf(buf, "(%d, %d) = GRAY %d",
                        posX, posY,
                        data[posY * imageWidth + posX] );
                break;
            case OF_IMAGE_COLOR:
                sprintf(buf, "(%d, %d) = RGB  (%d, %d ,%d)",
                        posX, posY,
                        data[(posY * width + posX) * 3],
                        data[(posY * width + posX) * 3 + 1],
                        data[(posY * width + posX) * 3 + 2] );
                break;
            case OF_IMAGE_COLOR_ALPHA:
                sprintf(buf, "(%d, %d) = RGBA (%d, %d ,%d, %d)",
                        posX, posY,
                        data[(posY * width + posX) * 4],
                        data[(posY * width + posX) * 4 + 1],
                        data[(posY * width + posX) * 4 + 2],
                        data[(posY * width + posX) * 4 + 3] );
                break;
        }
    }
    else {
        //  mouse is outside of the image
        sprintf(buf, "out of range");
    }
    ofSetColor(255, 255, 255);
    ofDrawBitmapString(buf, 10, 320);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    posX = touch.x;
    posY = touch.y;
}

void testApp::touchMoved(ofTouchEventArgs &touch) {
    posX = touch.x;
    posY = touch.y;
}

【ピクセルへの直接描画】

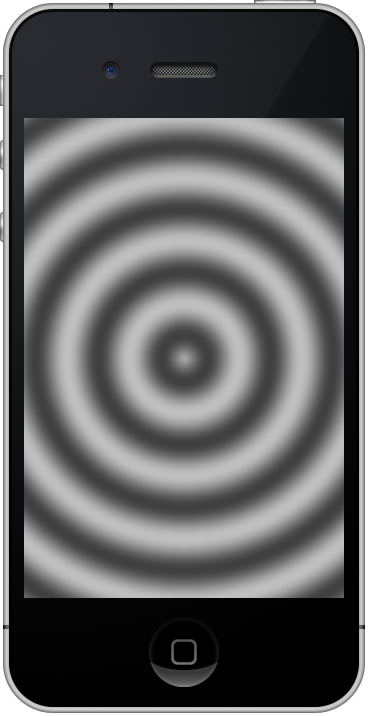

画像データ（ピクセルの値）を書き換えることで，画像を生成（あるいは変更）することができます．ただし，画像データを書き換えた後で，update() メソッドを呼び出すことが必要です．これで，画像データが画面表示（draw() の呼び出し）に反映されるようになります．

class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        unsigned char *data;
        float rad;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofSetFrameRate(30);
    //  setup image
    image.allocate(320, 480,
                   OF_IMAGE_GRAYSCALE );
    data = image.getPixels();
    //  radian
    rad = 0;
}

void testApp::update() {
    for (int y = 0; y < 480; y++) {
        int dy = y - 240;
        for (int x = 0; x < 320; x++) {
            int dx = x - 160;
            float dist = sqrt((float) (dx * dx + dy * dy));
            data[y * 320 + x] = 128 + 64 * sin(-rad + dist / 10.0);
        }
    }
    image.update();
    rad += 0.1;
}

void testApp::draw() {
    image.draw(0, 0);
}

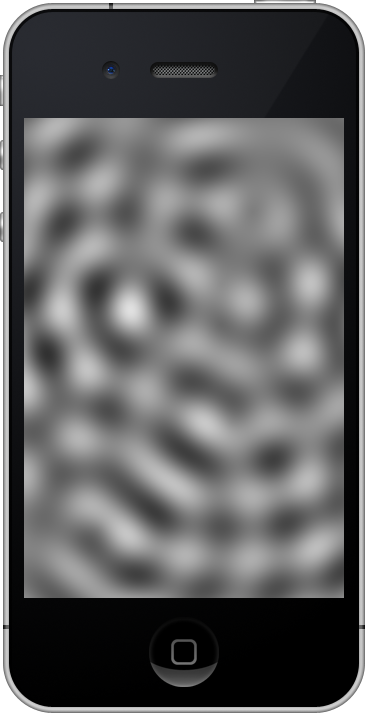

発展課題： タップした場所から波紋が広がるように改造してみます．最新の 7 個のタップを記録し，そこから波をつくります．

#define TAP_MAX 7
class testApp : public ofxiPhoneApp {
    private:
        ofImage image;
        unsigned char *data;
        float rad;
        int tapCount;
        int tapX[TAP_MAX], tapY[TAP_MAX];
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    ofSetFrameRate(30);
    //  setup image
    image.allocate(320, 480,
                   OF_IMAGE_GRAYSCALE );
    data = image.getPixels();
    //  radian
    rad = 0;
    //  taps
    for (int k = 0; k < TAP_MAX; k++) {
        tapX[k] = 160; tapY[k] = 240;
    }
    tapCount = 0;
}

void testApp::update() {
    for (int y = 0; y < 480; y++) {
        for (int x = 0; x < 320; x++) {
            float value = 128;
            for (int k = 0; k < TAP_MAX; k++) {
                int dx = x - tapX[k];
                int dy = y - tapY[k];
                float dist = sqrt((float) (dx * dx + dy * dy));
                value += (100.0 / TAP_MAX) * sin(-rad + dist / 10.0);
            }
            data[y * 320 + x] = value;
        }
    }
    image.update();
    rad += 0.1;
}

void testApp::draw() {
    image.draw(0, 0);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    tapX[tapCount % TAP_MAX] = touch.x;
    tapY[tapCount % TAP_MAX] = touch.y;
    tapCount++;
}

発展課題： この複雑な波紋を，カラー画像で出せると面白いと思います．ぜひチャレンジしてみてください．

静止画を扱う ofImage クラスの詳細については，openFrameworks のリファレンスを参照してください．

動画ファイルとカメラの扱いかた

【動画 (ofVideoPlayer) の扱いかた】

動画ファイルの再生も，基本的には静止画と同じです．内部での画像データは OF_IMAGE_COLOR (RGB) 形式となります．注意すべき点は，まず loadMovie() メソッドで動画ファイルを読み込み，少し間を置いてから play() メソッドで再生を開始すると，動作が安定するようです．また，testApp::update() の中では update() メソッドによって新しいフレームを取り込み，testApp::draw() の中で draw() メソッドを呼び出すようにします．

Windows 上の openFrameworks は動画再生に QuickTime ライブラリを利用しています．Window 上で動作を確認するには，あらかじめ QuickTime をインストール（無料）しておく必要があります．

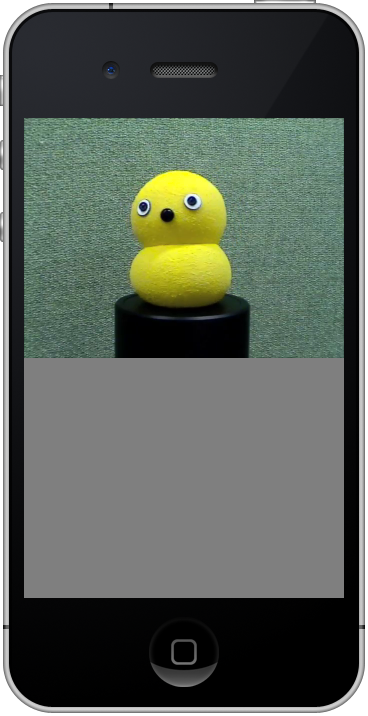

つぎのプログラムは，動画ファイル test.mov を再生するものです．動画ファイルは，sozai1.zip に入っていますので，bin/data フォルダにコピーしてください．

class testApp : public ofxiPhoneApp {
    private:
        ofVideoPlayer player;
        bool isPlaying;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    //  start player
    player.loadMovie("test.mov");
    isPlaying = false;
}

void testApp::update() {
    if (isPlaying)
        player.update();
}

void testApp::draw() {
    if (isPlaying)
        player.draw(0, 0, 320, 240);
}

void testApp::touchDown(ofTouchEventArgs &touch) {
    if (! isPlaying) {
        player.play();
        isPlaying = true;
    }
}

少しだけ改造して，画面をタッチしている間だけ動画ポーズするようにします．ポーズするには，setPaused(true) メソッドを呼び出します．false を与えればポーズは解除されます．

void testApp::touchDown(ofTouchEventArgs &touch) {
    if (! isPlaying) {
        player.play();
        isPlaying = true;
    }
    else {
        player.setPaused(true);
    }
}

void testApp::touchUp(ofTouchEventArgs &touch) {
    if (isPlaying) {
        player.setPaused(false);
    }
}

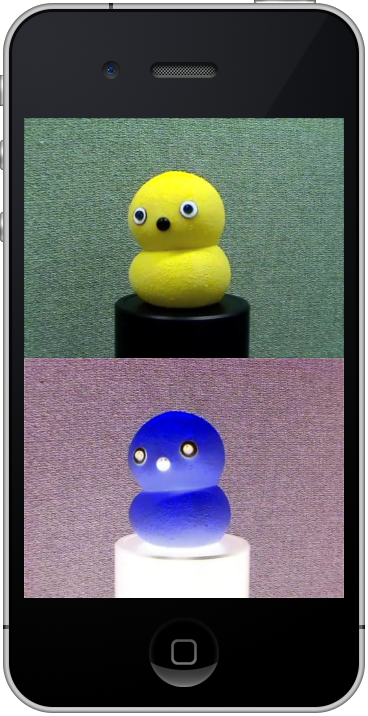

発展課題： さらに少しだけ改造して，動画のフレームごとに getPixels() によって画像データを取り出し，色反転した画像（ネガ）に変換して image（ofImage クラスのインスタンス）に格納しています．具体的には，testApp::update() の中で，player.update() によって１フレームを取り込み，その画像データを player.getPixels() によって取り出し，それを image.setFromPixels によってコピーします．つぎに，image.getPixels() によって画像データ（配列）を取り出し，その内容をすべて反転（255 から減算）しています．最後に image.update() を呼び出して，配列内容変化を表示に反映できるようにします．

class testApp : public ofxiPhoneApp {
    private:
        ofVideoPlayer player;
        bool isPlaying;
        ofImage image;
    public:
        （... 変更なし ...）
};

void testApp::setup() {
    （... 変更なし ...）
}

void testApp::update() {
    if (isPlaying) {
        player.update();
        //  copy to image
        image.setFromPixels(player.getPixels(),
                            player.getWidth(), player.getHeight(),
                            OF_IMAGE_COLOR );
        //  get pixel data of the image
        unsigned char *data = image.getPixels();
        //  make it negative
        int bytes = image.getWidth() * image.getHeight() * 3;
        for (int k = 0; k < bytes; k++)
            data[k] = 255 - data[k];
        //  must update after pixel manipulations
        image.update();
    }
}

void testApp::draw() {
    if (isPlaying) {
        player.draw(0, 0, 320, 240);
        image.draw(0, 240, 320, 240);
    }
}

（... 以下変更なし ...）

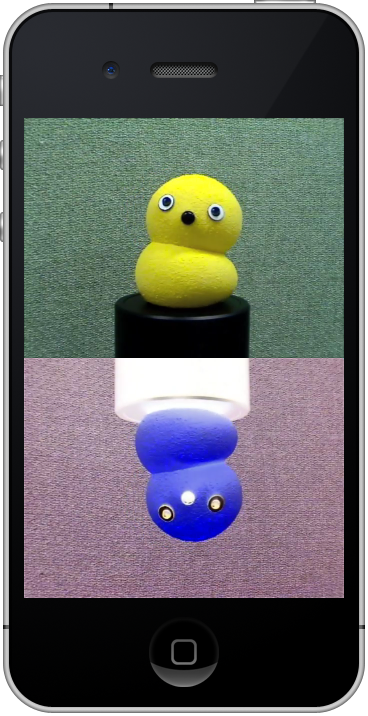

発展課題： さらに，右図のように動画再生するには，どうしたらよいでしょうか．ヒントは，image.draw() で負の高さを与えることです．

このほかにも，再生スピードや再生方向を変える，音量を設定するなど，いろいろな機能が使えます．動画ファイルを扱う ofVideoPlayer クラスの詳細については，openFrameworks のリファレンスを参照してください．

【カメラ (ofVideoGrabber) の扱いかた】

カメラからの動画取得も，基本的には静止画や動画ファイルと同じです．内部での画像データは OF_IMAGE_COLOR (RGB) 形式となります．ちなみに，iPhone 4 には背面と前面にそれぞれカメラがありますが，これらは setDeviceID() メソッドで選択できます．カメラを切り替えるには，いちど close() してから setDeviceID() でカメラを指定し，再び initGrabber() を呼び出してください．

以下のプログラムを実行するには，iPhone 実機をターゲットとしてください．Mac や Windows マシンのウェブカム（あるいは外付けウェブカム）を利用する場合は，initGrabber(640, 480) のような横長のピクセル数で initGrabber() を呼び出してください．

class testApp : public ofxiPhoneApp {
private:
    ofVideoGrabber grabber;
public:
    （... 変更なし ...）
};

void testApp::setup() {
    ofRegisterTouchEvents(this);
    ofxAccelerometer.setup();
    ofxiPhoneAlerts.addListener(this);
    //  grabber
    grabber.setDeviceID(0);
    grabber.initGrabber(320, 480);
}

void testApp::update() {
    grabber.grabFrame();
}

void testApp::draw() {
    grabber.draw(0, 0);
}

カメラを扱う ofVideoGrabber クラスの詳細については，openFrameworks のリファレンスを参照してください．
